Стержни и диски из фторопласта-4 и фторопласта-4А, изготавливаемые методом прессования с последующей термообработкой ТУ 6-05-810-88

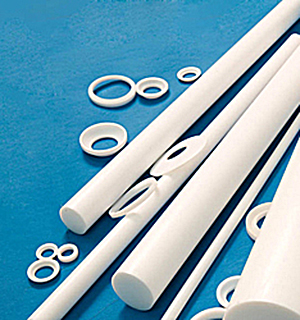

Стержни и диски из фторопласта-4 и фторопласта -4А предназначены для изготовления уплотнительных, электроизоляционных, антифрикционных, химически стойких конструкций, применяемых в различных отраслях промышленности, в том числе пищевой, в медицине в качестве деталей технологического оборудования (прокладки, манжеты, вкладыши, подшипники, фильтры, мембраны).
Изготовление деталей из стержней и дисков производится методом механической обработки. Дапазон температур эксплуатации стержней и дисков – от минус 269 С до плюс 250 С Гарантийный срок хранения - 20 лет.

Стержни горизонтального прессования

Размеры, мм		Расчетный вес изделий, г на 1 мм толщиной	Размеры, мм		Расчетный вес изделий, г на 1 мм толщиной
Диаметр	Длина		Диаметр	Длина
10±1,0	400±20,0	10±1,0	40±2,0	400±10,0	40±2,0
12±3,0	59±3,0	12±3,0	50±2,0	400±10,0	50±2,0
13±1,0	400±20,0	13±1,0	60±2,0	400±2,0	60±2,0
15±0,5	400±20,0	15±0,5	70±3,0	400±2,0	70±3,0
20±3,0	400±10,0	20±3,0	80±3,0	400±2,0	80±3,0
21±4,0	200±10,0	21±4,0	85±4,0	500±20,0	85±4,0
25±3,0	200±10,0	25±3,0	85±4,0	600±20,0	85±4,0
35±3,0	400±10,0	30±1,5	100±3,0	400±2,0	100±3,0
32±2,0	200±10,0	32±2,0	108±5,0	215±5,0	108±5,0
35±3,0	400±10,0	35±3,0	160±5,0	150±10,0	160±5,0

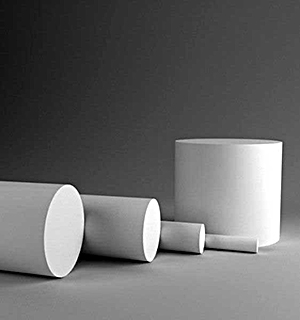

Стержни вертикального прессования

Размеры, мм		Расчетный вес изделий, г на 1 мм толщиной	Размеры, мм		Расчетный вес изделий, г на 1 мм толщиной
Диаметр	Длина		Диаметр	Длина
25±2,5	50±5,0	25±2,5	95±3,0	105±10,0	95±3,0
30±2,0	120±10,0	30±2,0	97-4,0	100±3,0	97-4,0
37±2,0	120±10,0	37±2,0	100±4,0	50±2,5	100±4,0
40-2,0	70+3,0	40-2,0	100±4,0	105±10,0	100±4,0
45-2,0	70±3,0	45-2,0	101-4,0	100±3,0	101-4,0
45±3,0	105±10,0	45±3,0	105±4,0	105±10,0	105±4,0
50±2,5	50±2,5	50±2,5	107-4,0	100±3,0	107-4,0
50-3,0	70+3,0	50-3,0	109-4,0	100±3,0	109-4,0
55-3,0	70+3,0	55-3,0	110±4,0	50±2,5	110±4,0
55±3,0	105±10,0	55±3,0	110±4,0	105±10,0	110±4,0
60±2,5	50±2,5	60±2,5	115-4,0	100±3,0	115-4,0
63-3,0	70+3,0	63-3,0	115±4,0	105±10,0	115±4,0
65±3,0	105±10,0	65±3,0	117+3,0	124+2,5	117+3,0
70±3,0	50±2,5	70±3,0	118-4,0	100±3,0	118-4,0
72-3,0	70±3,0	72-3,0	119-4,0	100±3,0	119-4,0
75±3,0	105±10,0	75±3,0	120±4,0	50±2,5	120±4,0
76-3,0	100±3,0	76-3,0	120±4,0	105±10,0	120±4,0
77-3,0	100±3,0	77-3,0	123-5,0	100±3,0	123-5,0
78-3,0	100±3,0	78-3,0	125±4,0	105±10,0	125±4,0
80±3,0	50±2,5	80±3,0	126-5,0	100±3,0	126-5,0
85±3,0	105±10,0	85±3,0	128-5,0	100±3,0	128-5,0
89-3,0	100±3,0	89-3,0	130±4,0	50±2,5	130±4,0
90±4,0	50±2,5	90±4,0	132-5,0	100±3,0	132-5,0
90-4,0	100±3,0	90-4,0	135-5,0	100±3,0	135-5,0
90±3,0	105±10,0	90±3,0	137-5,0	100±3,0	137-5,0
94-4,0	100±3,0	94-4,0	140±4,0	50±2,5	140±4,0
142-5,0	100±3,0	142-5,0	275-6,0	100±3,0	275-6,0
150±4,0	50±2,5	150±4,0	288-6,0	100±3,0	288-6,0
150±4,0	105±10,0	150±4,0	290±5,0	60±3,0	290±5,0
150±4,0	150±10,0	150±4,0	300±10,0	50+5,0	300±10,0
152-6,0	100±3,0	152-6,0	300±10,0	60+5,0	300±10,0
155-6,0	100±3,0	155-6,0	315-8,0	100±3,0	315-8,0
156-6,0	100±3,0	156-6,0	330±5,0	50±3,0	330±5,0
177-6,0	100±3,0	177-6,0	330±5,0	60±3,0	330±5,0
180±5,0	105±10,0	180±5,0	360±10,0	50±2,5	360±10,0
180±5,0	150±10,0	180±5,0	370-8,0	100±3,0	370-8,0
200±6,0	50±2,5	200±6,0	400±20,0	50±2,5	400±20,0
200-6,0	100±3,0	200-6,0	410±10,0	40±3,0	410±10,0
210+8,0	50+2,5	210+8,0	410±10,0	50±3,0	410±10,0
212±5,0	105±10,0	212±5,0	410±10,0	60±3,0	410±10,0
212±5,0	135±10,0	212±5,0	500±10,0	40±5,0	500±10,0
220+8,0	50+2,5	220+8,0	500±10,0	50±5,0	500±10,0
220-6,0	100±3,0	220-6,0	500±10,0	60±5,0	500±10,0
225-6,0	100±3,0	225-6,0	600±10,0	40±5,0	600±10,0
228-6,0	100±3,0	228-6,0	600±10,0	50±5,0	600±10,0
235-6,0	100±3,0	235-6,0	760±20,0	40±5,0	760±20,0
250±5,0	60±3,0	250±5,0	760±20,0	60±5,0	760±20,0
250-6,0	100±3,0	250-6,0	760±20,0	80±5,0	760±20,0
260+8,0	50+2,5	260+8,0	800±30,0	50±5,0	800±30,0

Стержни из фторопласта – 4, 4а, изготавливаемые методом экструзии ТУ 6-05-041-535-74

Стержни изготавливаются методом экструзии из термообработанного гранулированного фторопласта–4 марок «О», «ПН» (ГОСТ 10007–80) и фторопласта–4А (ТУ 6–05–1999–85).
Стержни предназначены для изготовления механической обработкой деталей электротехнического, антикоррозийного и антифрикционного назначения.
Гарантийный срок хранения — 15 лет со дня изготовления.
Плотность:
- D до 35 мм – не менее 2,14 г/см3;
- D свыше 35 мм – не менее 2,15 г/см3

Размеры и масса стержней

Размеры, мм		Расчетный вес изделий, г	Размеры, мм		Расчетный вес изделий, г
Длина	Длина		Длина	Длина
7,9+0,4	50-2000±10,0	11,5	38±0,6	50-2000±10,0	230
10+0,6	50-2000±10,0	18	40±0,6	50-2000±10,0	290
15±0,6	50-2000±10,0	38,5	42±0,6	50-2000±10,0	310
17,5+0,8	50-2000±10,0	55	43±0,6	50-2000±10,0	350
20±0,4	50-2000±10,0	69	44±0,6	50-2000±10,0	360
21±0,3	50-2000±10,0	76	48±0,6	50-2000±10,0	385
22±0,3	50-2000±10,0	83	50±0,6	50-2000±10,0	400
23+1,0	50-2000±10,0	100	55±2,0	50-2000±10,0	520
25±0,5	50-2000±10,0	110	59±2,0	50-2000±10,0	615
27±0,6	50-2000±10,0	122	68±2,0	50-2000±10,0	800
28+1,2	50-2000±10,0	150	72±2,0	50-2000±10,0	880
30±0,6	50-2000±10,0	155	80±2,0	50-2000±10,0	1080
31±1,2	50-2000±10,0	165	88±2,0	50-2000±10,0	1300
36±1,0	50-2000±10,0	205

ПРИМЕЧАНИЕ: Длина стержней соответствует указанным в таблице интервалам. Потребителю в спецификации необходимо указывать только диаметры стержней и общую массу без указания допусков.
