Пластины из фторопласта-4, фторопласта-4А ТУ 6-05-810-88
Пластины из фторопласта–4 и фторопласта–4А предназначены для изготовления уплотнительных, электроизоляционных, антифрикционных, химически стойких элементов конструкций, применяемых в различных отраслях промышленности, в том числе для пищевых отраслей и медицины в качестве деталей технологического оборудования (прокладки, манжеты, вкладыши, подшипники, фильеры, мембраны и др.)
Изготовление деталей из пластин фторопласта–4 и фторопласта–4А производится методом механической обработки.
В зависимости от показателей качества выпускают два сорта пластин: высший и первый.
Пластины высшего сорта изготавливают из фторопласта–4 марок «ПН», «О» (ГОСТ 10007–80) и фторопласта–4А марки 2, (ТУ 6–05–1999–85), пластины первого сорта – из фторопласта–4 марок «ПН», «О» и «Т» и фторопласта–4А марки 2. Гарантийный срок хранения пластин – 20 лет со дня изготовления.
Размеры и масса пластин
| Размеры, мм | Расчетный вес изделий, г на 1 мм толщиной |
||
|---|---|---|---|
| ширина | длина | толщина | |
| 200±10 | 200±10 | 5-10±1 10-30±2 30-50±3 |
93 |
| 250±10 | 250±10 | 5-10±1 10-30±2 30-50±3 |
150 |
| 290±10,0 | 290±10,0 | 5 – 12 ± 1,0 13 – 15 ± 1,1 16 – 19 ± 1,2 20 – 35 ± 1,5 38 – 60 ± 2,0 |
180 |
| 300±10,0 | 300±10,0 | 5 – 12 ± 1,0 13 – 15 ± 1,1 16 – 19 ± 1,2 20 – 35 ± 1,5 38 – 60 ± 2,0 |
215 |
| 350±10 | 350±10 |
5-10±1 10-30±2 30-50±3 |
300 |
| 400±10,0 | 400±10,0 | 10 – 30 ± 1,2 30 – 50 ± 3,0 |
370 |
| 500±20,0 | 500±20,0 | 10 – 30 ± 2,0 30 – 50 ± 3,0 |
600 |
| 600±20,0 | 600±20,0 | 3 – 12 ± 1,0 13 – 20 ± 1,5 21 – 60 ± 2,0 |
800 |
ПРИМЕЧАНИЕ: Допускается выпуск пластин других номинальных размеров с предельными отклонениями по согласованным между потребителем и изготовителем чертежам или спецификациям. Kоробление пластин (стрела прогиба) — в пределах требований ТУ. Разнотолщинность и непрямолинейность пластин — в пределах допусков на размеры. При оформлении спецификации заказчику необходимо указать только номинальные размеры пластин (длину, ширину, толщину) и их общую массу без указания допусков и массы пластины.

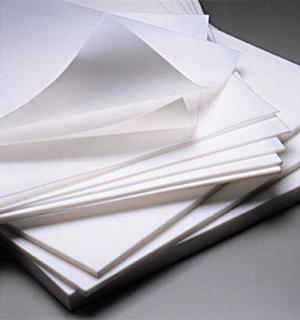

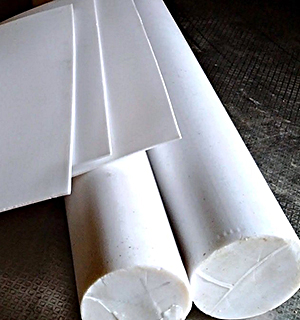

Листы из фторопласта-4 ТУ 95 2467-93
Листы из фторопласта–4 предназначены для использования в качестве футеровочного и прокладочного материалов в различных отраслях промышленности.
Листы из фторопласта–4 стойки к воздействию всех агрессивных сред за исключением газообразного фтора, трехфтористого хлора, растворов и расплавов щелочных металлов.
Интервал рабочих температур эксплуатации — от минус 269°С до плюс 260°С.
Гарантийный срок хранения — 5 лет со дня изготовления.
В зависимости от способа изготовления листы выпускаются двух марок:
Марка «П» — лист прессованный;
Марка «С» — лист строганый.
Марка «М» – лист строганный из Ф-4М.
Размеры и масса пластин
| Марка | Размеры | Масса листа длиной 1000мм, кг | ||
|---|---|---|---|---|
| Толщина, мм | Ширина, мм | Длина, мм | ||
| П | 3,0±0,3 | 500±20,0 | 500-1100 | 3,2 |
| П | 4,0±0,3 | 500±20,0 | 500-1100 | 4,3 |
| П | 3,0±0,3 | 500±20,0 | 500-1100 | 3,2 |
| П | 5,0±0,4 | 500±20,0 | 500-1100 | 5,4 |
| П | 6,0±0,4 | 500±20,0 | 500-1100 | 6,5 |
| П | 3,0±0,3 | 500±20,0 | 500-1100 | 3,2 |
| С | 0,2±0,04 | 500±20,0 | 100-734000 | 0,16 |
| С | 3,0±0,3 | 500±20,0 | 100-367000 | 0,32 |
| С | 0,5±0,075 | 500±20,0 | 100-220000 | 0,54 |
| С | 1,0±0,25 | 500±20,0 | 100-11000 | 1,08 |
| С | 2,0±0,25 | 500±20,0 | 100-55000 | 2,16 |
| С | 3,0±0,3 | 500±20,0 | 100-36500 | 3,24 |
| С | 4,0±0,3 | 500±20,0 | 100-27650 | 4,32 |
| С | 3,0±0,3 | 500±20,0 | 100-36500 | 3,24 |
| С | 4,0±0,3 | 500±20,0 | 100-27500 | 4,32 |
| С | 5,0±0, | 500±20,0 | 100-22000 | 5,40 |
| С | 6,0±0,7 | 500±20,0 | 100-18000 | 6,48 |
| С | 0,5±0,075 | 880±10,0 | 880-120000 | 0,95 |
| С | 1,0±0,25 | 880±10,0 | 880-60000 | 1,9 |
| С | 2,0±0,25 | 880±10,0 | 880-30000 | 3,8 |
| С | 3,0±0,3 | 880±10,0 | 880-20000 | 5,7 |
| С | 5,0±0,4 | 880±10,0 | 880-12000 | 9,5 |
| С | 6,00±0,7 | 880±20,0 | 100-9000 | 11,41 |
| С | 2,0±0,25 | 1750±20,0 | 1750-25000 | 7,6 |
| С | 3,0±0,3 | 1750±20,0 | 1750-17000 | 11,3 |
| С | 0,2±0,04 | 500±20,0 | 100-734000 | 0,162 |
| С | 0,3±0,05 | 500±20,0 | 100-367000 | 0,324 |
| С | 0,5±0,075 | 500±20,0 | 100-220000 | 0,54 |
| С | 1,0±0,25 | 500±20,0 | 100-110000 | 1,08 |
| С | 2,0±0,25 | 500±20,0 | 100-55000 | 2,16 |
| С | 3,0±0,30 | 500±20,0 | 100-36500 | 3,24 |
| С | 4,0±0,30 | 500±20,0 | 100-27500 | 4,32 |
| С | 5,0±0,04 | 500±20,0 | 100-22000 | 5,40 |
| С | 6,0±0,7 | 500±20,0 | 100-18000 | 6,48 |
| С | 6,0±0,7 | 880±20,0 | 100-9000 | 11,41 |
| С | 1,0±0,25 | 1200±20,0 | 100-55000 | 2,59 |
| С | 2,0±0,25 | 1200±20,0 | 100-27500 | 5,184 |
| С | 3,0±0,3 | 1200±20,0 | 100-18000 | 7,78 |
| С | 4,0±0,3 | 1200±20,0 | 100-13500 | 10,37 |
| С | 5,0±0,4 | 1200±20,0 | 100-11000 | 12,96 |
| С | 1,0±0,25 | 1500±30,0 | 100-55000 | 3,24 |
| С | 2,0±0,25 | 1500±30,0 | 100-27500 | 6,48 |
| С | 3,0±0,5 | 1500±30,0 | 100-18000 | 9,72 |
| С | 4,0±0,7 | 1500±30,0 | 100-13500 | 12,96 |
ПРИМЕЧАНИЕ: Листы марки «С» выпускаются в рулонах без катушки. По согласованию
с потребителем допускается выпуск листов другой толщины и других размеров.
Kоробление листа марки «П» не должно превышать 1,5% на 1м длины.
Масса листов определена по их минимальной плотности и номинальным размерам.
