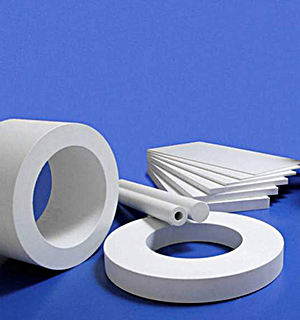

Заготовки и изделия из вторичных фторопластов и композиций, изготавливаемые методом экструзии (ТУ 6-05-1088-85)
Заготовки и изделия изготавливаются из вторичных фторопластов и композиций по ТУ 6-05-1947-83,
а также из порошков фторопластовых термообработанных по ТУ 301-05-25-89 методом экструзии или
прессования с последующим спеканием в формах под давлением или в свободном состоянии. Изделия из
этих заготовок изготавливаются методом механической обработки. Допускается изготовление заготовок
и изделий из смеси вторичных фторопластов – 4, 4Д, 4А и 4М.
Данные заготовки и изделия предназначены для изготовления деталей уплотнительного и антифрикционного назначения: прокладок, колец, втулок, работающих в перегретых воде, паре, агрессивных средах, щелочах, органических растворителях или их смесях.
Диапазон температур эксплуатации деталей – от минус 60 0 С до плюс 250 0 С.
Гарантийный срок хранения – 5 лет со дня изготовления.
Заготовки и изделия из вторичного фторопласта -4 и 4Д могут быть использованы по истечении указанного срока, если при повторной проверке они будут полностью соответствовать требованиям ТУ. Размеры и изделий и заготовок согласовываются между изготовителем и потребителем. В зависимости от степени загрязнения вторичного сырья и физико-механических показателей заготовки и изделия из вторичных фторопластов выпускают 1 и 2 сорта.

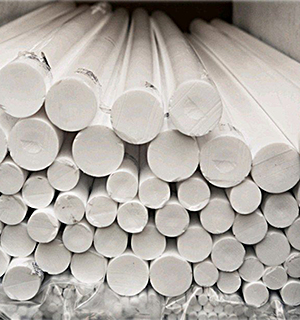

Стержни из вторичных фторопластов, изготавливаемые методом экструзии
Заготовки и изделия изготавливают из вторичных фторопластов и композиций по ТУ 6–05–1947–83,
а также порошков фторопластовых термообработанных по ТУ 301–05–25–89 методом экструзии или
прессования с последующим спеканием в формах под давлением или в свободном состоянии
(для нетермообработанных фторопластов). Изделия из этих заготовок изготавливают методом
механической обработки. Допускается изготовление заготовок и изделий из смеси вторичных фторопластов—4, 4Д, 4А и 4М.
Заготовки и изделия из вторичных фторопластов и композиций предназначены для изготовления деталей уплотнительного и антифрикционного
назначения: прокладок, колец, втулок, работающих в перегретых воде, паре, и в агрессивных средах (кислотах, щелочах, органических растворителях или их смесях).
Диапазон температур эксплуатации деталей — от минус 60°С до плюс 250°С.
Гарантийный срок хранения — 5 лет со дня изготовления. Заготовки и изделия из вторичного фторопласта–4 и 4Д могут быть использованы по истечении указанного срока, если при повторной проверке они будут полностью соответствовать требованиям ТУ. Размеры изделий и заготовок из вторичного фторопласта и композиций согласовываются между изготовителем и потребителем и оговариваются в спецификации. В зависимости от степени загрязнения вторичного сырья и физико–механических показателей заготовки и изделия из вторичных фторопластов выпускают 1 и 2 сорта.
Размеры и масса стержней из вторичного фторопласта – 4, изготавливаемые методом экструзии ТУ 6 – 05 – 1088 – 85
Диаметр, мм | Длина, мм | Допуск, % | Масса заготовки длиной 100 мм, г | |
---|---|---|---|---|
По диаметру | По длине | |||
10,5 | 50—2000 |
±3,0 от наружного диаметра |
±5,0 от высоты |
18 |
15 | 38,5 | |||
18 | 55 | |||
20 | 69 | |||
23 | 100 | |||
25 | 110 | |||
27 | 122 | |||
28 | 150 | |||
30 | 155 | |||
31 | 165 | |||
35 | 205 | |||
37 | 230 | |||
40 | 290 | |||
41 | 310 | |||
42 | 350 | |||
44 | 360 | |||
48 | 385 | |||
50 | 400 | |||
60 | 615 | |||
68 | 800 | |||
72 | 800 | |||
80 | 1080 | |||
88 | 1300 |
Втулки из вторичного фторопласта – 4, изготавливаемые методом экструзии
Размеры и масса
Наружный диаметр, мм | Внутренний диаметр, мм | Допуск, % | Масса втулки высотой 100 мм, кг | ||
---|---|---|---|---|---|
по наружному диаметру | по внутреннему диаметру | по высоте | |||
25 | 13 | ±3,0 |
±3,0 |
+10,0 |
0,080 |
28 | 18 | 0,075 | |||
30 | 20 | 0,083 | |||
30 | 12 | 0,120 | |||
32 | 12 | 0,180 | |||
35 | 11 | 0,178 | |||
38 | 25 | 0,143 | |||
40 | 20 | 0,202 | |||
44 | 20 | 0,259 | |||
46,5 | 31 | 0,205 | |||
50 | 20 | 0,354 | |||
60 | 32 | 0,480 | |||
60 | 40 | 0,320 | |||
66 | 51 | 0,310 | |||
71 | 55 | 0,325 | |||
74 | 69 | 0,122 | |||
118 | 52 | 2,0 | |||
150 | 134,5 | 0,705 |
